產品簡介:

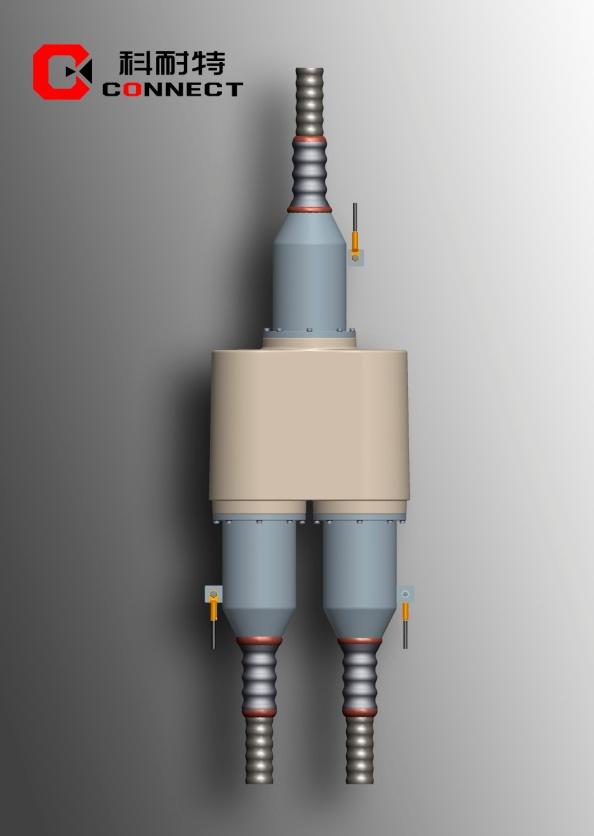

本公司生產的CN-YJJYGC環氧絕緣Y型干式插拔分支接頭，適用于任意截面的三電纜之間的連接。主要由環氧絕緣主體（環氧套管）、應力錐、錐托和尾管組成，必要時，外加玻璃鋼外保護殼。其中環氧絕緣主體，采用環氧樹脂真空澆注成型，應力錐采用進口液態硅橡膠注橡成型，錐托頂緊應力錐，具有長久穩定的抱緊力和電場均勻能力。外保護殼起附加防水防腐作用，為用戶選購，殼內部灌填防水密封膠。產品具有全絕緣、全密封、 耐腐蝕、防水性能優良的特點。無需填充SF6氣體，更加安全可靠。 結構緊 湊，重量輕，體積��；安裝時CN-YJJYGC環氧絕緣Y型干式插拔分支接頭簡圖需將電纜處理好后，裝上應力錐并套入插拔頭，然后一起插入任一插拔座，緊固相關零部件即可；當電網改造或更換電纜時， 可將電纜拔出，更換少量零部件即可重新安裝運行，具有易于安裝維護等特點；能減少停電時間過長造成的損失。能使分支接頭適用于各種運行環境，并提高了分支接頭運行時的安全性。 外部加裝玻璃鋼保護殼，能更有效地對其進行機械保護、防水、防腐。所有密封圈，均為NBR或硅橡膠材料，全部進口。所有緊固件材料均為不銹鋼，具有很好的防水密封性能。
各電壓等級的電纜配套截面如下：
48/66kV～56/77kV 150~1400mm²；
64/110kV～76/138kV 240~2500mm²；
127/220kV 400~3000mm²
主要結構特點：
●適應性廣：任意兩、三截面電纜之間可實現對接和分支連接。可以替代中間絕緣接頭或直通接頭，電氣上絕緣分?jǐn)鄷r即為絕緣接頭。
●體積小：結構極為緊湊，所需安裝空間小，既能直埋，也能安裝在電纜井、溝內。
●免維護：干式結構免充油、免充氣，杜絕了漏油漏氣的可能，運行中免維護。
●安裝簡單：插拔式結構的電纜處理長度遠小于其它附件，極大地減輕了安裝人員的勞動強度。
